1 CAD图纸管理

1.1 添加图纸的方法

点击鼠标右键或工具栏上的按钮来实现：

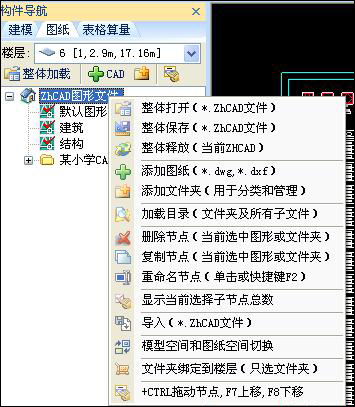

方式一：鼠标左键点击小工具栏的 ，或鼠标右键选择“添加图纸”，弹出“打开文件”窗口，单击选择CAD文件来添加电子图纸，也可通过shift键或ctrl键一次选择多个文件进行添加；

方式二：点击鼠标右键选择“加载目录（文件夹及所有子文件）”功能，可以将一个文件夹中全部CAD图一次性添加进来；

方式三：添加进来的CAD图，可以通过鼠标右键中的“整体保存（*.ZHCAD文件）”按钮进行保存,其他工程需要时可“整体加载”，或者“整体打开（*.ZHCAD文件）”，也可完成电子图的添加。

方式四：通过“导入（*.ZHCAD文件），可导入之前“整体保存”的电子图文件。

1.2 图纸目录管理

【删除已加载的图纸】：在左侧目录树中，点击需要删除的CAD文件或文件夹，鼠标右键选择“删除节点（当前选中图形或文件夹）”，即可直接删除选中的文件。

【复制已加载的图纸】：在左侧目录树中，点击需要复制的CAD文件，鼠标右键选择“复制节点”，会自动生成遇原文件同名的文件。

【重命名已加载的图纸】：在左侧目录树中，点击需要重命名的CAD文件或文件夹，鼠标右键选择“重命名节点”，会弹出提示框，提示输入新的名称。

【图纸位置的移动】：加载进来的CAD图纸可以通过F7键进行上移或F8键进行下移，如果需要跨节点移动，可以先按住CTRL键，再用鼠标拖动。
